RA8875 是一個文字與繪圖模式的雙圖層液晶顯示 (TFT-LCD) 控制器,可結合文字或2D圖形應用,最大可
支援到 800*480 點解析度的中小尺寸數位面板。內建 768KB 顯示記憶體可提供大多數使用者的應用一個
更彈性的解決方案。此外,使用者可藉由選用外部串列式Flash 介面,選用外接集通公司的字型ROM,
支援BIG5/GB/UNICODE 等編碼,可提供最大達32*32 像素之的字型輸入。在圖形的使用上,RA8875 支援
2D 的BTE 引擎 (Block Transfer Engine),此功能相容於一般通用的2D BitBLT 功能,可處理大量圖形
資料轉換與傳送。同時RA8875 也內建幾何圖形加速引擎 (Geometric Speed-up Engine),提供使用者透
過簡單的設定輕鬆畫出直線、矩形、圓形和橢圓的幾何圖形。為了貼近終端始用者的應用,RA8875 整合
了強大的功能,如畫面捲動功能、顯示浮動視窗、圖形Pattern 及文字放大等功能,可大量節省使用者軟
體開發的時間,並提昇MCU軟體的執行效率。

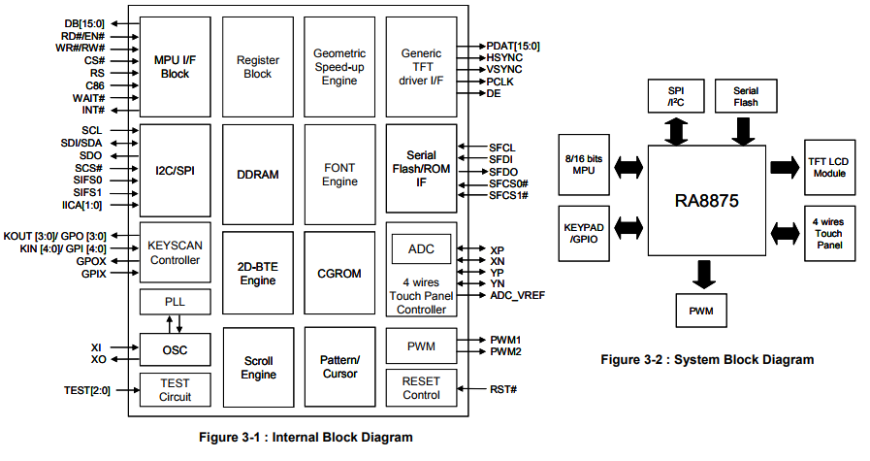

RA8875 提供低成本的 8080/6800 並列式MCU 介面,由於內建強大的硬體加速功能,可降低資料傳輸所需的時間並且改善效率。RA8875提供串列式 SPI/I2C 等極少量腳位的介面,內建 4-wire 的觸控面板控制
器,以及2組脈波寬度調變 (PWM) ,可用於調整面板背光或其他應用。相對於其他的解決方案,RA8875是一個功能強大及低成本的彩色TFT 控制器,讓使用者順利解決軟硬體開發上的疑慮,同時達成低成本、高效能的系統方案。
Support Text/Graphic Mixed Display Mode
Supports images sizes: 800 x 480
Embedded 768KB DDRAM
256/4K/65K Colors
Supporting TFT 8/12/16 bpp Generic RGB Interface
8/16bit parallel, 3/4 Wire SPI ,IIC
Embedded 8x16 Character
Powerful Block Scrolling Function for Vertical or Horizontal Direction
External Serial Flash/ROM SPI I/F Supporting
Supports Block Transfer Engine (BTE)
Embedded Geometric Speed-up Engine
Font Enlargement and Vertical Rotation Mode Function
Supporting User-defined Characters and Patterns
Functions | RA8872 | RA8870 | RA8875 |
---|---|---|---|
Product Guide | RA8872 : PDF | RA8870 : PDF | RA8875 : PDF |
Resolution(Max) | 320 x 240 | 640 x 480 | 800 x 480 |
Colors(Max) | 256 / 4K / 65K | 256 / 4K / 65K | 256 / 4K / 65K |
Panel Type | CMOS / TTL | CMOS / TTL | CMOS / TTL |
Parallel MPU Interface | 8-Bits | 8/16-Bits | 8/16-Bits |
Serial MCU I/F | -- | -- | SPI 3 | 4 / IIC |
Embedded Display RAM | 230KB | 230KB | 768KB |
Embedded ASCII Font | ISO-8859 Latin 1~4 |
ISO-8859 Latin 1~4 | ISO-8859 Latin 1~4 |
External Font ROM I/F | -- | Parallel | Serial |
Touch Panel Controller | 4-Wires | 4/5-Wires | 4-Wires |
Block Transfer Engine | V | V | V |
Geometric Speed-up Engine | V | V | V |
Dual Pages Mode | V | V | V |
Horizontal Scroll | V | V | V |
Vertical Scroll | V | V | V |
Graphic/Font Rotation | V | V | V |
Programmable Text Cursor | V | V | V |
Support Graphic Cursor | V | V | V |
User-defined Characters | V | V | V |
UART I/F | -- | -- | V |
PWM O/P | 2 | 2 | 2 |
Smart Key-Scan | -- | -- | 4x5 |
GPIO | 6 | 6 | 9 |
Clock Source | X'tal + PLL | X'tal + PLL | X'tal + PLL |
Operation Voltage | 3.0 ~ 3.6V | 3.0 ~ 3.6V | 3.0 ~ 3.6V |
Package | TQFP-100 | TQFP-128 | LQFP-100 |
Operation Temperature | -30 ~ +85℃ | -30 ~ +85℃ | -30 ~ +85℃ |
