STN Driver/Controller IC

圖形/文字 LCD 驅動控制器
RA8816N 是一個中英文文字與繪圖模式的點矩陣液晶顯示 (LCD) 驅動控制器,內建 256K bytes 的 ROM 字形碼,可以顯示中文字型、數字符號、英日歐文等字母,並且內建 1170 bytes 的顯示記憶體,可支援 到 144 x 65 的 LCD Panel。
LCD ASCII / Chinese Display
RA8806/03/22 has embedded 512KB font ROM that capable of displaying Chinese, Japanese, English and European characters. Additionally, this chip includes powerful functions such as the ADC touch panel control, contrast control, Key-scan circuit, support display rotation, full-width and bold font characters, this high functionality product contributes to develop efficiency and overall system costs saving.

產品特色

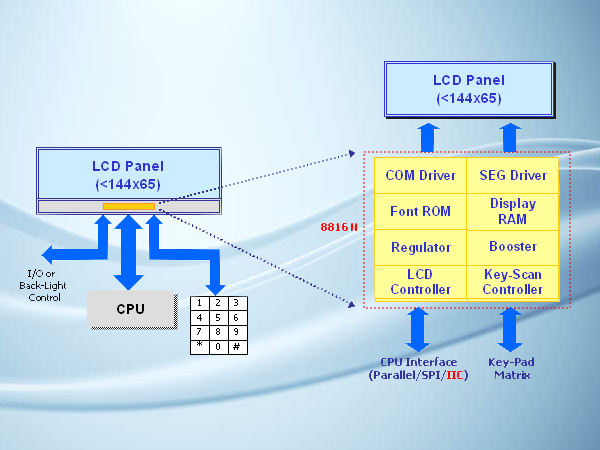

RA8816N 是一個具高度整合的 LCD Controller 與 Driver,支援繁體中文 (BIG5) 或簡體中文 (GB2312) 或日文 (S-JIS) 字碼,以及小 ASCII (8x8)、大 ASCII (8x16),支援英文、日文及大部份的歐文、俄文與拉丁文 (ISO 8859-1/5/9/15/16)。也包括強大的硬體功能,如對比度調整、4x5 的鍵盤掃描介面 (Key Scan) 與 8 根 General Purpose I/O,大量節省系統開發的時間,在系統開發時可選用成本較低的 MPU 作為搭配,不僅快速、便捷、 好用,更能節省許多的開發成本。


  • 支援 8080 / 6800、8 / 4-bit MPU 介面和 3-wire 或 4-wire 同步串列介面
  • 內建 256KB 字型 ROM
  • 內建 256 bytes 顯示記憶體供自建字型
  • 支援水平及垂直捲動功能
  • 內建 32 階對比調整控制電路
產品應用

瑞佑科技提供多樣高整合的LCD控制器及具兼容性晶片,通路廣達海內外。客戶將瑞佑產品廣泛的應用在各個領域,包括醫療檢驗、辦公室自動化、大樓自動化、電子電機、工業控制、通訊、資訊家電、商務金融等多元化的儀器。
