STN Driver/Controller IC

图形/文字 LCD 驱动控制器

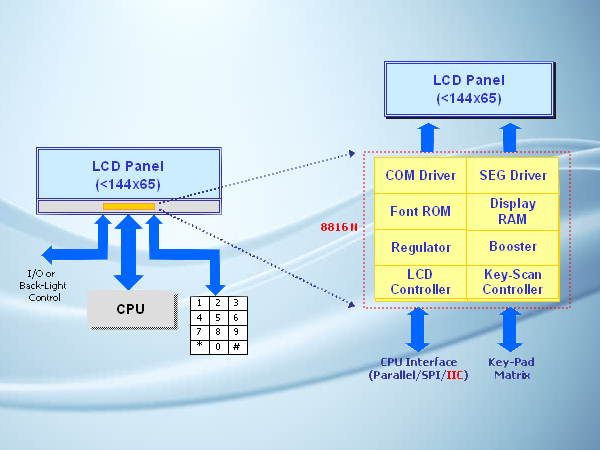

RA8816N 是一个中英文文字与绘图模式的点矩阵液晶显示 (LCD) 驱动控制器,内建 256K bytes 的 ROM 字形码,可以显示中文字型、数字符号、英日欧文等字母,并且内建 1170 bytes 的显示存储器,可支援 到 144 x 65 的 LCD Panel。
LCD ASCII / Chinese Display
RA8806/03/22 has embedded 512KB font ROM that capable of displaying Chinese, Japanese, English and European characters. Additionally, this chip includes powerful functions such as the ADC touch panel control, contrast control, Key-scan circuit, support display rotation, full-width and bold font characters, this high functionality product contributes to develop efficiency and overall system costs saving.

产品特色
RA8816N 是一个具高度整合的 LCD Controller 与 Driver,支援繁体中文 (BIG5) 或简体中文 (GB2312) 或日文 (S-JIS) 字码,以及小 ASCII (8x8)、大 ASCII (8x16),支援英文、日文及大部份的欧文、俄文与拉丁文 (ISO 8859-1/5/9/15/16)。也包括强大的硬件功能,如对比度调整、4x5 的键盘扫瞄接口 (Key Scan) 与 8 根 General Purpose I/O,大量节省系统开发的时间,在系统开发时可选用成本较低的 MPU 作为搭配,不仅快速、便捷、 好用,更能节省许多的开发成本。


  • 支援 8080 / 6800、8 / 4-bit MPU 介面和 3-wire 或 4-wire 同步串列存储器
  • 内建 256KB 字型 ROM
  • 内建 256 bytes 显示存储器供自建字型
  • 支援水平及垂直卷动功能
  • 内建 32 阶对比调整控制电路
产品应用

瑞佑科技提供多样高整合的LCD控制器及具兼容性晶片,通路广达海内外。客户将瑞佑产品广泛的应用在各个领域,包括医疗检验、办公室自动化、大楼自动化、电子电机、工业控制、通讯、资讯家电、商务金融等多元化的仪器。
